名 称： 丝口锻钢止回阀、焊接式锻钢止回阀
型 号： H11Y、H14Y、H61Y、H64Y
口 径： DN10-DN50
压 力： 900Lb～1500Lb
材 质： 锻钢



止回阀存在三种不同的设计结构，它们是升降式止回阀、球式止回阀和旋启式止回阀。
止回阀设计结构和特征
止回阀的设计与制造符合MSSP-118和ASME B16.34。检验与测试按API 598，标记按MSS-SP-25。
采用以下结构
全径或缩径
升降式止回阀
球式止回阀
旋启式止回阀
按需求内置弹簧
螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1
阀瓣可变换为节流型、针型、球型

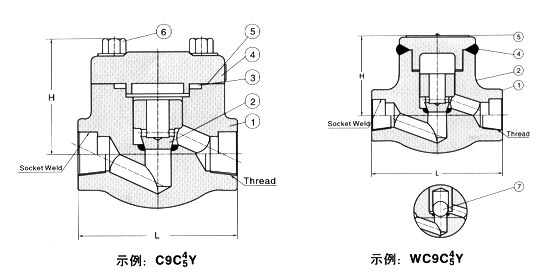

锻钢升降止回阀

标准材质明细表

序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
阀体
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
升降式阀瓣
A276 420
A276 304
A276 304(L)
A276 316(L)
3
垫片
316夹柔性石墨
316夹PTFE
4
阀盖
A105N
A182 F22
A182 F304(L)
A182 F316(L)
5
铭牌
SS
6
螺栓
A193 B7
A193 B16
A193 B8(M)
A193 B8(M)
7
球
A182 F420/STL
A182 F304
A182 F304
A182 F304
适用介质
水、蒸汽、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29°C～425°C
-29°C～550°C
-29°C～200°C





NPS
缩径
3/8
1/2
3/4
1
11/4
11/2
2
/
全径
/
3/8
1/2
3/4
1
11/4
11/2
2
L
79,
79
92
111
120
152
172
200
W
61
61
65
79
95
103
118
132
重量
螺栓式
1.4
1.2
1.5
3.1
3.9
5.6
8.9
12.5
焊接式
1.1
1.0
1.2
2.9
3.3
4.9
8.1
10.9

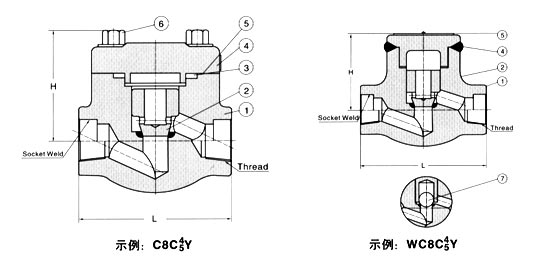

标准材质明细表



序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A 105N
Type F22
Type F304(L)
Type F316(L)
1
阀体
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
升降式阀瓣
A276 420
A276 304
A276 304(L)
A276 316(L)
3
垫片
316夹柔性石墨
316夹PTFE
4
阀盖
A105N
A182 F22
A182 F304(L)
A182 F316(L)
5
铭牌
SS
6
螺栓
A193 B7
A193 B16
A193 B8(M)
A193 B8(M)
7
球
A182 F420
A182 F304
A182 F304
A182 F304
适用介质
水、蒸汽、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29°C～425°C
-29°C～550°C
-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸（mm)和重量（Kg）

NPS
缩径
3/8
1/2
3/4
1
11/4
11/2
2

全径

3/8
1/2
3/4
1
11/4
11/2
2
L
92
111
111
120
152
172
200
220
W
65
79
79
97
104
120
139
215
重量
螺栓式
1.6
3.4
3.3
5.5
6.0
9.2
12.9
16.2
焊接式
1.3
3.2
3.1
4.8
5.4
8.5
11.2
14.3

[NextPage]
800Lb,900Lb-1500Lb

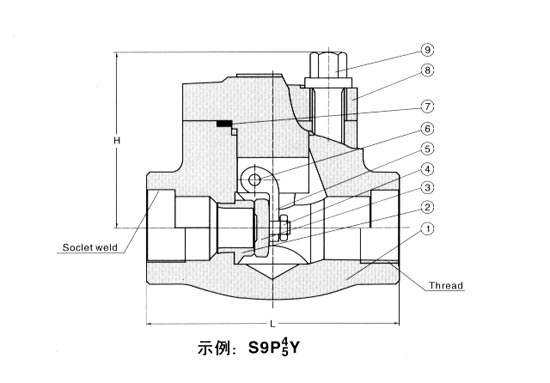

锻钢旋启式止回阀 800Lb,900Lb～

1500Lb

标准材质明细表

序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
阀体
       A 105N
      A182 F22
   A182 F304(L)
   A182 F316(L)
2
阀盖
      A276 420
      A276 304
    A276 F304(L)
   A276 F316(L)
3
旋启式阀瓣
      A276 420
      A276 304
    A276 F304(L)
   A276 F316(L)
4
螺母
      A194 2H
      A194 4
      A194 8
      A194 8M
5
摇臂
       A105N
      A182 F22
    A182 F304(L)
   A182 F316(L)
6
圆柱销
                  A276 420
     A182 F304
     A182 F316
7
垫片
               316夹柔性石墨
               316夹PTFE
8
阀盖
       A105N
     A182 F22
    A182 F304(L)
   A182 F316(L)
9
内六角螺栓
      A193 B7
     A193 B16
     A193 B8(M)
    A193 B8(M)
适用介质
水、蒸汽、油品等
水、蒸气、油品等
 硝酸、醋酸等




适用温度
-29°C～425°C
-29°C～550°C
-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm)和重量（Kg）

NPS
3/8
1/2
3/4
1
11/4
11/2
2
L
800Lb
79
79
92
111
120
120
140
900～1500Lb
92
111
111
120
120
140
178
W
800Lb
61
61
78
84
101
120
133
900～1500Lb
79
79
79
97
105
120
140
重量
800Lb
1.1
1.0
1.9
3.9
4.5
7.3
10.0
900～1500Lb
3.1
3.0
3.6
4.3
6.1
8.8
12.6

NextPage]
 900Lb～2500LB

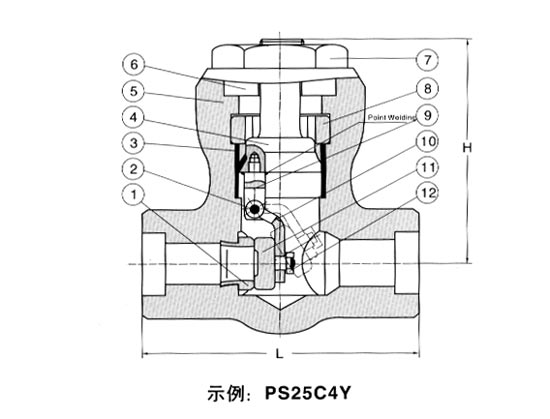

自密封旋启式止回阀 900Lb～

2500Lb

标准材质明细表

序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A 105N
Type F22
Type F304(L)
Type F316(L)
1
阀座
A276 420
A276 304
A276 304(L)
A276 316(L)
2
圆柱销
A276 420
A182 F304
A182 F316
3
密封环
A276 304L
A276 316L
4
自密封座
A105
A182 F304L
A182 F304(L)
A182 F316(L)
5
阀体
A105N
A182 F22
A182 F<, /st1:chmetcnv>304(L)
A182 F316(L)
6
阀盖
A105N
A182 F22
A182 F304(L)
A182 F316(L)
7
提升螺母
A194 2H
A194 4
A194 8
A194 8M
8
四开环
A276 420
A182 F304
A182 F316
9
吊耳
A193 B7
A193 B16
A193 B8
A193 B8M
10
摇臂
A105
A182 F22
A182 F304(L)
A182 F316(L)
11
阀瓣
A276 410
F304
A182 F304(L)
F316(L)
12
提升螺母
A194 2H
A194 4
A194 8
A194 8M
适用介质
水、蒸汽、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29°C～425°C
-29°C～550°C
-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm)和重量（Kg）



NPS
1/2″
3/4″
1″
11/4″
11/2″
2″
L
900～1500Lb
140
140
140
178
178
216
2500Lb
186
186
186
232
232
279
H
117
117
117
152
152
195
重量
900～1500Lb
8.2
7.8
7.7
19.8
19.2
21.3
2500Lb
10.0
9.6
9.4
21.5
21.1
22.8

NextPage]

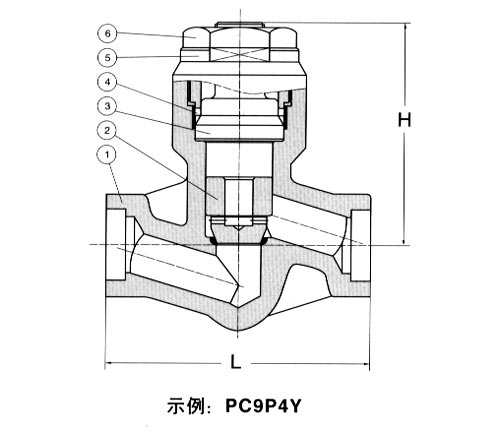

自密封旋启式止回阀 900Lb～1500Lb

标准材质明细表

号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A 105N
Type F22
Type F304(L)
Type F316(L)
1
阀体
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
升降式阀瓣
A276 420
A276 304
A276 304(L)
A276 F316(L)
3
自密封座
A105+STL
F22+STL
A182 F304(L)
F316(L)
4
密封环
A276 304L
A276 304L
A276 304L
A276 316L
5
阀盖
A105
A182 F22
A182 F304(L)
A182 F316(L)
6
提升螺母
A194 2H
A194 4
A194 8
A194 8M
适用介质
水、蒸汽、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29°C～425°C
-29°C～550°C
-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm)和重量（Kg）



NPS
1/2″
3/4″
1″
11/4″
11/2″
2″
L
900～1500Lb
140
140
140
178
178
216
2500Lb
186
186
186
232
232
279
H
117
117
117
152
152
195
重量
900～1500Lb
7.5
7.0
6.8
18.5
18.1
20.3
2500Lb
9.0
7.6
8.4
19.5
20.1
21.8



900Lb～1500Lb



900Lb～1500Lb
锻钢升降止回阀 900Lb～1500Lb



锻钢止回阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（



NextPage]

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm)和重量（Kg）
