名 称： 衬氟旋启式止回阀
型 号： H44F46
口 径： DN15-DN500
压 力： PN0.6~1.6（MPa）
材 质： 铸钢、铸铁

 一：产品[衬里止回阀]的详细资料：

产品型号：H44J/FS型
产品名称：衬里止回阀
产品特点：法兰连接止回阀设计与制造符合中国国家标准基本结构形式：旋启式、直通升降式公称压力PN0.6~1.6（MPa）公称通径DN15~500（mm）基本型号H41JH41Fs H44J H44Fs H41-F3/F46止回阀。


遵循规范
STANDARD
设计与制造
GB12235/GB12236
结构长度
GB12221/JB96（长一短系列）
法兰尺寸
JB78/JB79（GB HG SH）
试验压力
GB/T13927
标志
GB12220
供货
GB/T12252

二、H44J/FS型衬里止回阀主要零件材料表：



序号
零件名称
灰铸铁
铸钢
不锈钢
超低碳不锈钢
Z
C
P
R
PL
RL
1
阀体、阀盖
HT250
WCB
CF8
CF8M
CF3
CF3M
2
衬里层/阀盖
衬硬橡胶（NR）FEP（F46）PCTFE（F3）PFA（可溶性聚四氟乙烯）
3
轴、阀瓣（板）
1 Cr13/35WCB　1Cr18Ni9/CF8　00Cr17Ni14Mo2/CF3M
4
螺栓
35
35
1Cr17Ni2
1Cr17Ni2
1Cr18Ni9Ti
1Cr18Ni9Ti
5
螺母
45
45
0Cr18Ni9
0Cr18Ni9
0Cr18Ni9
0Cr18Ni9







公称通径
标准值
参考值
DN（mm）
NPS（inch）
L
D
D1
D2
f
b
Z-Φd
B
H
W（kg）
PN0.6（MPa）
15
1/2
130
80
55
40
2
12
4-Φ12
105
55
4
20
3/4
150
90
65
50
2
14
4-Φ12
115
58
5
25
1
160
100
75
60
2
14
4-Φ12
128
60
6
32
1 1/4
180
120
90
70
2
16
4-Φ14
145
75
7
40
1 1/2
200
130
100
80
3
16
4-Φ14
160
82
8
50
2
230
140
110
90
3
16
4-Φ14
178
95
10
65
2 1/2
290
160
130
110
3
16
4-Φ14
205
105
20
80
3
310
185
150
125
3
18
4-Φ18
230
120
25
100
4
350
205
170
145
3
18
4-Φ18
255
135
30
125
5
400
235
200
175
3
20
8-Φ18
305
158
50
150
6
480
260
225
200
3
20
8-Φ18
345
180
65
200
8
495
315
280
255
3
22
8-Φ18
415
215
137
250
10
622
370
335
310
3
24
12-Φ18
490
240
150
300
12
698
435
395
362
4
24
12-Φ23
540
265
185
350
14
787
485
445
412
4
26
12-Φ23
585
300
215
400
16
914
535
495
462
4
28
16-Φ23
625
360
244
450
18
978
590
550
518
4
28
16-Φ23
680
385
276
500
20
978
640
600
568
4
30
16-Φ23
740
415
315

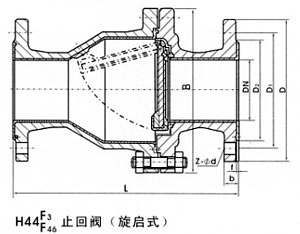

三、衬里止回阀主要连接尺寸及重量：
