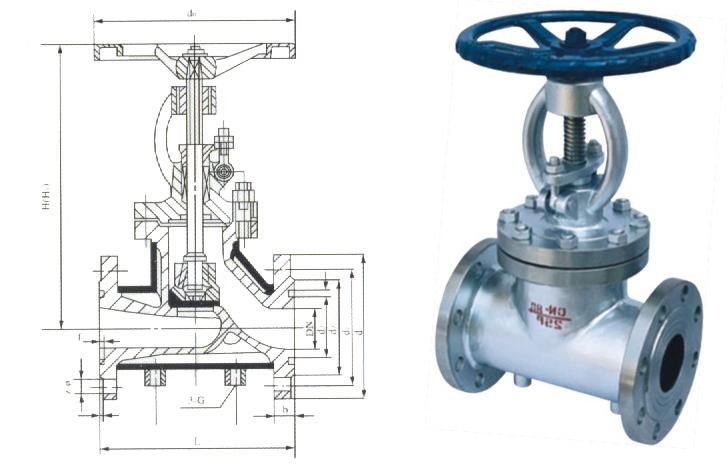

BJ41H保温截止阀
.jpg)
保温截止阀产品性能规范
型号
公称压力PN(MPa)
试验压力
适用温度
适用介质
保温套压力(MPa)
壳体
密封
BJ41W-16P、R、C
1.6
2.4
1.8
≤350
硝酸类
≤1.0
BJ41W-25P、R、C
2.5
3.8
2.8
≤350
硝酸类
≤1.0
I型主要外形尺寸和连接尺寸(II型法兰大一级)
型号
公称通径DNmm
尺寸
L
D
D1
D2
B-f
Z-Φd
H
Do
2-G
W
P
BJ41
-16
R
H
C
15
130
95
65
45
16-2
4-14
170
170
3/8
20
150
105
75
55
16-2
4-14
190
190
3/8
25
160
115
85
65
16-2
4-14
205
205
3/8
32
180
135
100
78
18-2
4-18
270
270
1/2
40
200
145
110
85
18-3
4-18
310
310
1/2
50
230
160
125
100
18-3
4-18
358
358
1/2
65
290
180
145
120
18-3
4-18
373
373
1/2
80
310
195
160
135
20-3
8-18
435
435
1/2
100
350
215
180
155
20-3
8-18
500
500
1/2
125
400
245
210
185
22-3
8-18
614
614
1/2
150
480
280
240
210
24-3
8-23
674
674
1/2
200
600
335
295
264
26-3
12-23
818
818
1/2
250
730
405
355
320
30-3
12-25
949
969
1/2
型号
公称通径DNmm
尺寸
L
D
D1
D2
B-f
Z-Φd
H
Do
2-G
W
P
BJ41
-25
R
H
C
15
130
95
65
45
16-2
4-14
233
120
3/8
20
150
105
75
55
16-2
4-14
275
140
3/8
25
160
115
85
65
16-2
4-14
285
160
3/8
32
180
135
100
78
18-2
4-18
302
180
1/2
40
200
145
110
85
18-3
4-18
355
200
1/2
50
230
160
125
100
20-3
4-18
362
240
1/2
65
290
180
145
120
22-3
8-18
400
280
1/2
80
310
195
160
135
22-3
8-18
430
320
1/2
100
350
230
190
160
24-3
8-18
465
360
1/2
125
400
270
220
188
28-3
8-23
550
400
1/2
150
480
300
250
218
30-3
8-25
700
400
1/2
200
600
360
310
278
34-3
12-25
780
450
1/2
250
730
425
370
335
36-3
12-30
900
550
1/2
型号
公称通径DNmm
尺寸
L
D
D1
D2
D6
B-f
Z-Φd
H
2-G
W
P
BJ41
-40
R
H
C
15
130
95
65
45
40
16-2
4-14
233
3/8
20
150
105
75
55
51
16-2
4-14
275
3/8
25
160
115
85
65
58
16-2
4-14
285
3/8
32
180
135
100
78
66
18-2
4-18
302
1/2
40
200
145
110
85
76
18-3
4-18
355
1/2
50
230
160
125
100
88
20-3
4-18
370
1/2
65
290
180
145
120
110
22-3
8-18
408
1/2
80
310
195
160
135
121
22-3
8-18
436
1/2
100
350
230
190
160
150
24-3
8-23
475
1/2
125
400
270
220
188
176
28-3
8-25
558
1/2
150
480
300
250
218
204
30-3
8-25
720
1/2
200
600
375
320
282
260
38-3
12-30
800
1/2
型号
公称通径DNmm
尺寸
L
D
D1
D2
D6
B-f
Z-Φd
H
2-G
W
P
BJ41
-64
R
H
C
15
170
105
75
55
55
18-2
4-14
240
3/8
20
190
125
90
68
68
20-2
4-14
280
3/8
25
210
135
100
78
78
22-2
4-14
290
3/8
32
230
150
110
82
82
24-2
4-18
325
1/2
40
260
165
125
95
95
24-3
4-18
360
1/2
50
300
175
135
105
105
26-3
4-18
410
1/2
65
340
200
160
130
130
28-3
8-18
430
1/2
80
380
210
170
140
140
30-3
8-18
465
1/2
100
430
250
200
168
168
32-3
8-18
537
1/2
125
500
295
240
202
202
36-3
8-23
630
1/2
150
550
340
280
240
240
38-3
8-25
790
1/2
200
650
405
345
300
300
44-3
12-25
910
1/2
