高压角式截止阀
高压角式截止阀：
产品型号： J44H
设计与制造标准:
设计与制造：GB12233 ● 法兰尺寸：GB9113 ● 结构长度：GB12221 ● 检验与实验：GB/T13927

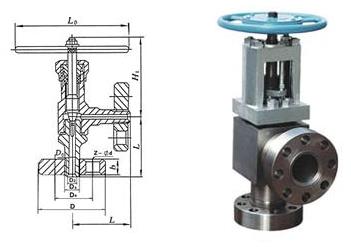

J44H型高压角式截止阀主要连接与外形尺寸:
型 号
通径
DN(mm)
主要连接尺寸
外形尺寸
L
D
D 1
M
D 2
b
Z-фd
L O
H
H 1
AJ44H-320
AL44H-320
3
60
70
42
M14×1.5
10
15
3-16
100
71
77
6
60
70
42
M14×1.5
10
15
3-16
150
80
94
J44Y-160
L44Y-160
10
90
95
60
M24×2
10
20
3-18
200
260
275
15
105
95
60
M24×2
16
20
3-18
200
268
288
J44Y-320
L44Y-320
10
90
95
60
M24×2
10
20
3-18
200
268
275
15
105
105
68
M33×2
17
20
3-18
200
268
288
J44Y-160
L44Y-160
25
120
102
68
M33×2
28
20
3-18
300
225
245
32
135
115
80
M42×2
37
22
4-18
300
222
248
40
165
165
115
M52×2
47
28
6-26
350
265
300
50
190
165
115
M64×3
59
32
6-26
400
303
345
J44Y-320
L44Y-320
25
120
115
80
M42×2
35
22
4-18
300
225
245
32
135
135
95
M48×2
41
25
4-22
300
222
248
40
165
165
115
M64×3
58
32
6-26
350
265
300
50
190
200
145
M80×3
70
40
6-29
400
303
345
GJ44H-160
GL44H-160
65
215
200
145
M80×3
73
40
6-29
710
430
490
80
260
225
170
M100×3
93
50
6-33
810
520
600
100
290
260
195
M125×4
115
60
6-36
850
595
685
GJ44H-320
GHJ44H-320
65
215
225
170
M100×3
90
50
6-33
710
430
490
80
260
260
195
M125×4
112
60
6-36
810
520
600
100
290
300
235
M155×4
130
75
8-39
850
595
285
J44H型高压角式截止阀性能与规范:
公称压力
16
32
Mpa
壳体试验
24
48
密封试验
17.6
35.2
气密封试验
0.5-0.7
适用介质
C
P
R
水、油品、蒸汽
氮氢混合气
碱液、液氨
适用温度(℃)
≤200
