Y形三通球阀结构特点
球阀与阀座密封根据工况不同，可分别采用软密封、喷焊镍基合金（硬度大于HRC60）、超音速涂钨钴合金（硬度大于HRC70）及特种硬化材料等多种先进工艺，适用各种苛刻工况，软密封适用200℃以下工况，硬密封碳钢不超过425℃，不锈钢不超过℃

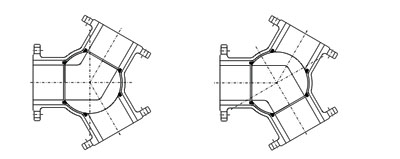

流向结合
Y型三通球阀有相互成120°和两通孔成135°，根据需要可实现对介质流向切换两种工况。
型号、材料及主要参数
产品型号
Q42F-10-40C
Q42F-10-40P
Q42F-10-40R
Q42Y-150-300C
Q42Y-150-300P
Q42Y-150-300R
阀体
WCB
CF8
CF8M
球体
WVB+ENP
CF8
CF8M
阀杆/固定圈
2Cr13
304
316
阀座
PTFE
PTFE
PTFE
填料
PTFE+O形圈
PTFE+O形圈
适用介质
水、油、蒸汽等
酸等腐蚀性介质
适用温度
-29-150℃
-29-150℃
蜗轮Y型三通球阀
Q后插入“3”表示，示例：Q342F-16C
气动Y型三通球阀
Q后插入“6”表示，示例：Q642F-10C
电动Y型三通球阀
Q后插入“9”表示，示例：Q942F-16P

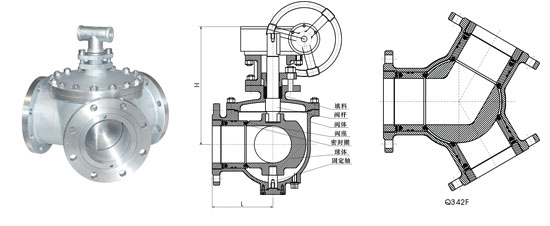

Y形三通球阀的外形尺寸PN10-40
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
75
75
90
100
110
120
130
140
160
190
220
275
H
90
90
102
115
135
140
155
185
210
275
305
335
