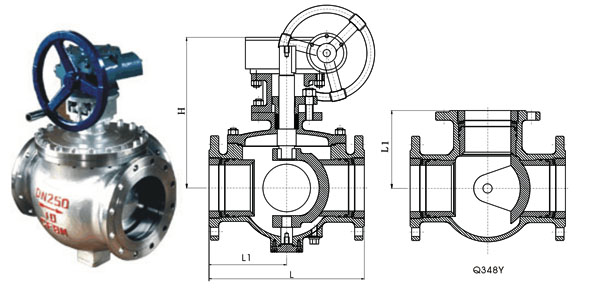

半球三通硬密封球阀的外形尺寸 PN10-40
| 公称通径DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 |
| 203 | 222 | 241 | 305 | 356 | 394 | 457 | 533 | 610 | 686 | 762 | 914 | 1067 | |
| 101.5 |
111 |
1205.5 | 152.5 | 178 | 197 | 228.5 | 266.5 | 305 | 343 | 381 | 457 | 533.5 | |
| 325 | 335 | 360 | 370 | 420 | 440 | 490 | 520 | 610 | 700 | 800 | 900 | 1000 |
适用工况
本阀门适用于高温或含固体颗粒介质、粉状介质及易结晶介质管路系统作三通切换用。
产品特点
1、采用非整球的结构设计，完全解决了中腔易沉积介质及污物问题。
2、结构紧凑，启闭迅速，流道通畅，流体阻力小。
3、球体表面与金属阀座之间具有剪切作用，特别适用于含纤维、固体颗粒、料浆等。
型号、材料及主要参数
产品型号
Q48Y-10-25C
Q48Y-150LbCQ48Y-10-25P
Q48Y-150LbPQ48Y-10-25R
Q48Y-150LbR
阀体
WCB
CF8
CF8M
球体
WCB+STL
CF8+STL
CF8M+STL
阀杆/固定轴
2Cr13
304
316
密封圈
2Cr13+STL
CF8+STL
CF8M+STL
端盖
16Mn
304氮化
316氮化
填料
石墨
石墨
石墨
适用介质
含固体颗粒或高温介质
适用温度
-29-425℃
-29-600℃
蜗轮四通换向阀
Q后插入“3”表示，示例：Q348Y-16C
气动四通换向阀
Q后插入“6”表示，示例：Q648Y-10C
电动四通换向阀
Q后插入“9”表示，示例：Q948Y-16P
