上海法兰闸阀


法兰闸阀的详细资料：
楔式闸阀用途
广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置
　
楔式闸阀特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
　
楔式闸阀执行标准
设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220

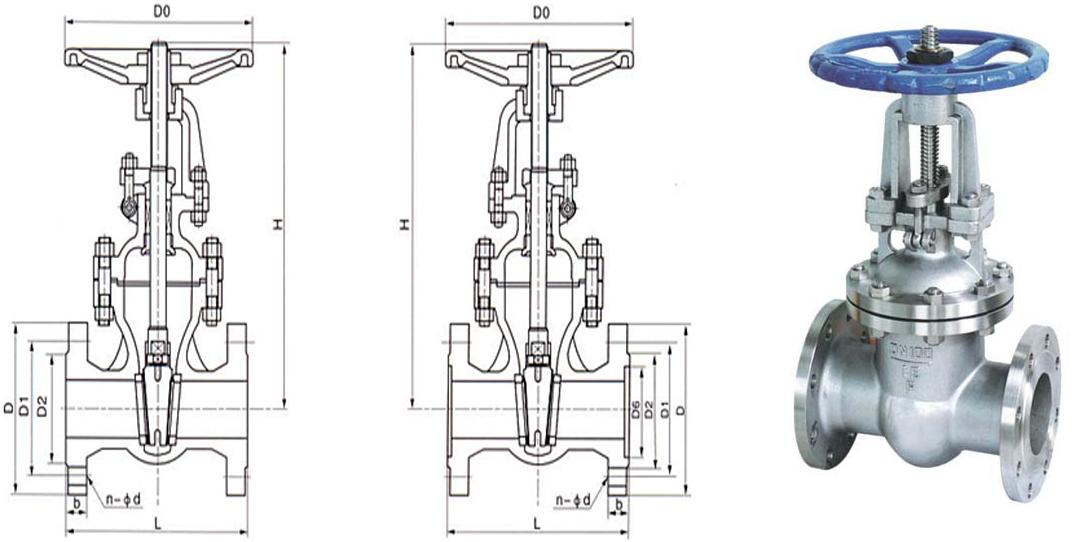

法兰闸阀（楔式）-性能规范

型号
公称压力
(MPa)
实验压力
工作温度(℃)
适用介质
强度水（MPa）
密封（水）空气（MPa）
低压密封空气（MPa）
ZAH-16C
Z41W-16P(R)
1.6
2.4
1.8
0.6
≤200
硝酸类
Z41W-25P(R)
2.5
3.8
2.8
0.6
≤200
醋酸类
Z41W-40P(R)
4.0
6.0
4.4
0.6
≤200
硝酸类
Z41W-60P(R)
6.4
9.6
7.0
0.6

法兰闸阀（楔式）-主要零件材质

阀体/阀盖
ZGICr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12M02Ti
ZG00Cr17Ni14M02
WCB
零件名称
ZGICr18Ni9Tit系列
ZG00Cr18Ni10系列
ZG1Cr18Ni12M02Ti系列
ZG00Cr17Ni14M02系列
WCB系列
闸板
ZGICr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12M02Ti
ZG00Cr17Ni14M02
1Cr13
阀杆
1Cr18Ni9Ti
00Cr18Ni10
1Cr18Ni12M02Ti
00Cr17Ni14M02
1Cr13
填料
PTFE编织
PTFE编织
PTFE编织
PTFE编织
石墨
垫片
304L＋PTFE
304L＋PTFE
316＋PTFE
316L＋PTFE
石墨
压盖
ZGICr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12M02Ti
ZG00Cr17Ni14M02系列
WCB
填料压环
1Cr18Ni9Ti
00Cr18Ni10
1Cr18Ni12M02Ti
00Cr17Ni14M02
1Cr13
螺栓
1Cr17Ni2
1Cr17Ni2
1Cr17Ni2
1Cr17Ni2
35CrMoA
螺母
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti



兰闸阀（楔式）-1.6MPa主要连接尺寸

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
L
mm
130
150
160
180
200
250
265
280
300
325
350
400
450
500
550
600
650
700
800
H
mm
175
180
210
210
350
358
373
435
500
614
674
818
1225
1415
1630
1780
2050
2181
2599
W
mm
180
180
200
200
200
240
240
280
320
360
360
400
450
500
500
600
720
720
720


法兰闸阀（楔式）-2.5MPa主要连接尺寸

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
L
mm
130
150
160
180
200
250
265
280
300
325
350
400
450
500
550
600
650
700
800
H
mm
175
180
210
210
350
358
373
435
500
614
674
818
1225
1415
1630
1780
2050
2181
2599
W
mm
180
180
200
200
200
240
240
280
320
360
360
400
450
500
500
600
720
720
720



法兰闸阀（楔式）-4.0MPa主要连接尺寸

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
mm
130
150
160
180
200
250
280
310
350
400
450
550
650
750
850
950
H
mm
175
180
210
210
350
358
373
435
500
614
674
818
1225
1415
1630
1780
W
mm
180
180
200
200
200
240
240
280
320
360
360
400
450
500
500
600


法兰楔式闸阀-6.4MPa主要连接尺寸

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
mm
170
190
210
230
240
250
280
320
350
400
450
550
650
750
850
950
H
mm
175
180
210
230
350
359
373
435
500
614
674
818
970
1145
1280
1450
W
mm
120
120
140
160
200
240
280
320
360
400
400
450
560
640
800
800


法兰楔式闸阀-10.0MPa主要连接尺寸

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
L
mm
170
190
210
230
240
250
280
310
350
400
450
550
650
H
mm
175
180
210
230
350
359
373
435
500
614
674
818
970
W
mm
120
120
160
180
240
280
320
360
400
450
560
640
720


法兰楔式闸阀-16.0MPa主要连接尺寸

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
L
mm
170
190
210
230
240
300
340
390
450
525
600
750
H
mm
175
180
210
230
350
359
373
435
500
614
674
818
W
mm
120
120
140
160
200
240
280
320
360
400
400
450
